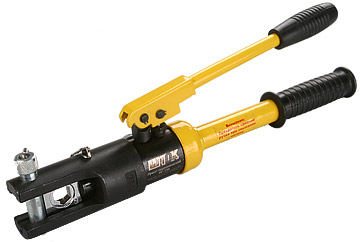

Универсальная модель ПГ-120К ШТОК предназначена для опрессовки кабельных наконечников и гильз сечениями до 120 мм?. Большое развиваемое усилие и широкие матрицы сокращают время и трудозатраты на опрессовку.
Область применения
Опрессовка с помощью сменных матриц. Модель в стандартной поставке комплектуется набором шестигранных матриц для опрессовки кабельных наконечников и гильз по стандарту DIN сечениями 10-120 мм. Возможна опрессовка наконечников и гильз стандарта ГОСТ.
Тип головной части
U-образная, поворотная на 360°, с штифтовым запиранием, без фиксации матриц, с направляющими пазами.
Тип матриц в стандартной поставке
Шестигранные, съемные, нефиксируемые.
Тип насоса
Встроенный, плунжерный с предохранительным клапаном.
Рабочие характеристики пресса
Максимальное усилие прессовки, т 12
Рабочий ход поршня, мм 14
Габаритные размеры пресса, мм 450х130х70
Масса, кг 3,2
Эксплуатационные характеристики инструмента
Габаритные размеры кейса, мм 460х180х80
Масса с кейсом и набором матриц, кг 5,2
Диапазон температур допустимый для эксплуатации инструмента в обычном исполнении –15?C…+40?C
Диапазон температур допустимый для эксплуатации специального гидравлического масла –40?C…+60?C
Характеристики обжимных матриц
Стандарт DIN 48083
Профиль сечения в месте опрессовки шестигранник
Номенклатура сечений, мм? 10, 16, 25, 35, 50, 70, 95, 120
Диапазон сечений для медных наконечников, по DIN (ГОСТ) 10-120 (10-95)
Диапазон сечений для алюминиевых наконечников, по DIN (ГОСТ) 16-120
|
|
|
