Трехфазные масляные трансформаторы ТМГМШ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от плюс 40 до минус 45оС) или холодного (от плюс 40 до минус 60оС) климата. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м. Трансформаторы ТМГМШ предназначены для потребителей с повышенными требованиями к уровню шума и к уровню потерь холостого хода.
Номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне до ± 5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5 %.
Трансформаторы ТМГМШ герметичного исполнения, без маслорасширителей. Температурные изменения объема масла компенсируются изменением объема гофров бака за счет пластичной их деформации. Для контроля уровня масла в трансформаторах предусмотрен маслоуказатель поплавкового типа.
Для недопущения избыточного давления в баке сверх допустимого в трансформаторах мощностью от 25 до 63 кВ.А устанавливается предохранительный клапан.
Для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимой величины в трансформаторах мощностью 630 и 1000 кВ.А, размещаемых в помещении, предусматривается по заказу потребителя установка электроконтактного мановакуумметра.
Для измерения температуры верхних слоев масла на крышке трансформаторов предусмотрена гильза для установки жидкостного термометра.
Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы мощностью от 630 до 1000 кВ.А по заказу потребителя комплектуются манометрическим сигнализирующим термометром.
Трансформаторы мощностью от 160 до 630 кВ.А по заказу потребителя комплектуются транспортными роликами для перемещения трансформатора в продольном и поперечном направлениях.
Технические характеристики трансформатора
Тип
| Ном. мощность, кВа
| Ном. напря- жение, кВ
| Схема и группа соединения обмоток
| Потери, Вт
| Ток х.х., %
| Напря- жение к.з., %
| Габаритные размеры, мм
| Масса, кг
|
ВН |
НН |
х.х |
к.з. |
Длина |
Ширина |
Высота |
Масла |
Полная |
ТМГМШ-25/10-У1 |
25 |
6,10 |
0,4 |
У/Ун-0 |
85 |
600 |
2,8 |
4,5 |
810 |
560 |
940 |
65 |
240 |
ТМГМШ-40/10-У1 |
40 |
6,10 |
0,4 |
У/Ун-0 |
115 |
880 |
2,6 |
4,5 |
850 |
585 |
1015 |
88 |
300 |
ТМГМШ-63/10-У1 |
63 |
6,10 |
0,4 |
У/Ун-0 |
170 |
1280 |
1,8 |
4,5 |
960 |
725 |
1015 |
130 |
420 |
ТМГМШ-100/10-У1 |
100 |
6,10 |
0,4 |
У/Ун-0 |
220 |
1970 |
1,2 |
4,5 |
1000 |
720 |
1180 |
152 |
540 |
ТМГМШ-160/10-У1 |
160 |
6,10 |
0,4 |
У/Ун-0 |
320 |
2600 |
1,0 |
4,5 |
1120 |
750 |
1200 |
175 |
710 |
ТМГМШ-250/10-У1 |
250 |
6,10 |
0,4 |
У/Ун-0 Д/Ун-11 |
450 |
3700 4200 |
0,8 |
4,5 |
1220 |
840 |
1220 |
260 |
1020 |
ТМГМШ-400/10-У1 |
400 |
6,10 |
0,4 |
У/Ун-0 Д/Ун-11 |
600 |
5400 5600 |
0,6 |
4,5 |
1300 |
860 |
1480 |
355 |
1480 |
ТМГМШ-630/10-У1 |
630 |
6,10 |
0,4 |
У/Ун-0 Д/Ун-11 |
940 |
7600 |
0,5 |
5,5 |
1540 |
1060 |
1600 |
550 |
2100 |
|
| | | |
| | | |
| | | |
|

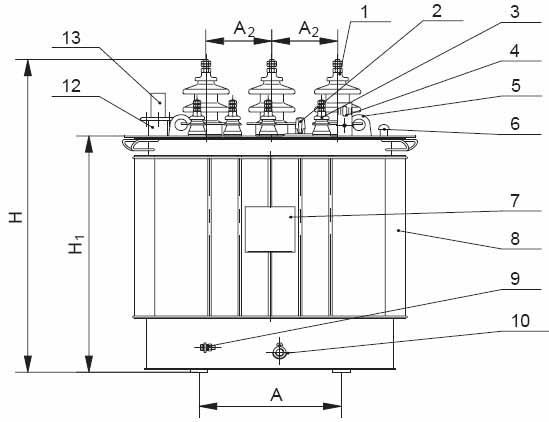

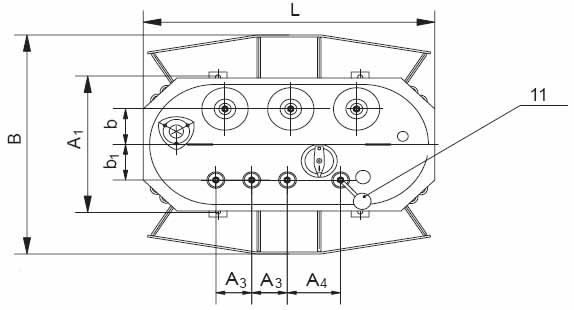

Трансформаторы серии ТМГМШ мощностью 25...63 кВ.А |
| 1- патрубок для заливки масла; 2-предохранительный клапан; 3-ввод ВН; 4-ввод НН; 5-маслоуказатель; 6-серьга для подъёма трансформатора; 7-гильза термометра; 8-табличка; 9-бак; 10-зажим заземления; 11-пробка сливная; 12-переключатель; 13-пробивной предохранитель (устанавливается по заказу потребителя) |
|
|

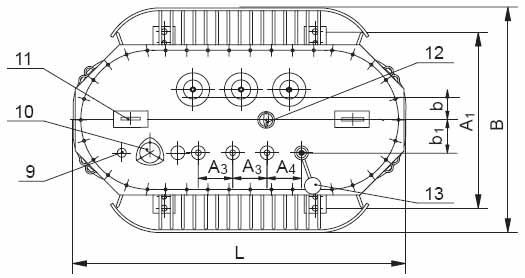

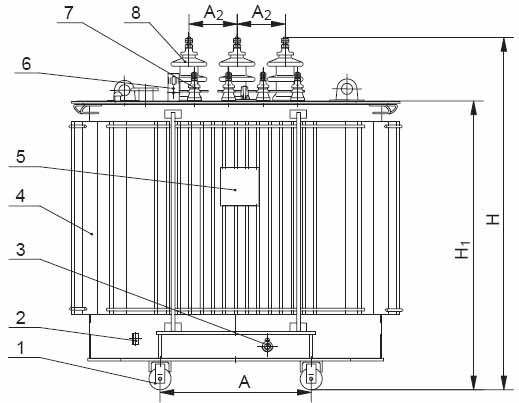

Трансформаторы серии ТМГМШ мощностью 100...400 кВ.А |
| 1-ролик трансформатора (устанавливается по заказу потребителя только в трансформаторах мощностью 160, 250, 400 кВА); 2-зажим заземления; 3-пробка сливная; 4-бак; 5-табличка; 6-маслоуказатель; 7-ввод НН; 8-ввод ВН; 9-гильза термометра; 10-патрубок для заливкимасла; 11-серьга для подъёма трансформатора; 12-переключатель; 13-пробивной предохранитель (устанавливается по заказу потребителя) |
|
|

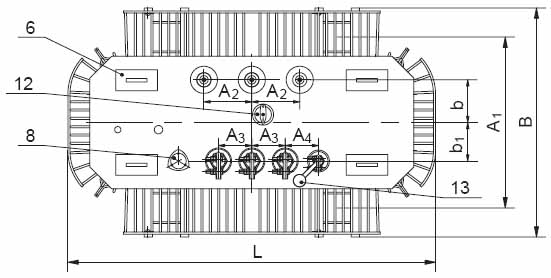

Трансформаторы серии ТМГМШ мощностью 630...1000 кВ.А |
| 1-ролик транспортный; 2-пробка сливная; 3-зажим заземления; 4-бак; 5-табличка; 6-гильза для стеклянного термометра и термобаллона манометрического термометра; 7-маслоуказатель; 8-ввод ВН; 9-ввод НН; 10-патрубок для заливки масла; 11-переключатель; 12-cерьга для подъёма трансформатора; 13-пробивной предохраниетль (устанавливается по заказу потребителя) |
|
|
|
