На данные опоры подводка кабеля - подземная!
| Тип опоры | Верхний диаметр d, мм. | Нижний диаметр D, мм. | Масса, кг | Высота L, м | Глуб. фунд. части м. | Закладн. эл. фунд. | | | Опора ОГК-3,0-(60)-ц | 60 | 89 | 25 | 3 | 1,5 | ФБ-ф108-3 | | | Опора ОГК-4,0-(60)-ц | 60 | 89 | 34 | 4 | 1,7 | ФБ-ф133-4 | | | Опора ОГК-5,0-(75)-ц | 60 | 108 | 44 | 5 | 1,7 | ФБ-ф133-5 | | | Опора ОГК-6,0-(75)-ц | 75 | 133 | 66 | 6 | 1,9 | ФБ-ф133-6 | | | Опора ОГК-7,0-(75)-ц | 75 | 142 | 79 | 7 | 1,9 | ФБ-ф133-7 | | | Опора ОГК-8,0-(75)-ц | 75 | 152 | 98 | 8 | 2,2 | ФБ-ф168-8 | | | Опора ОГК-9,0-(75)-ц | 75 | 161 | 113 | 9 | 2,2 | ФБ-ф168-9 | | | Опора ОГК-10,0-(75)-ц | 75 | 171 | 130 | 10 | 2,2 | ФБ-ф168-10 | | | Опора ОГК-11,0-(75)-ц | 75 | 181 | 153 | 11 | 2,2 | ФБ-ф168-11 | | | Опора ОГК-12,0-(75)-ц | 75 | 190 | 170 | 12 | 2,4 | ФБ-ф219-12 | | | Опора ОГК-14,0-(75)-ц | 75 | 210 | 222 | 14 | 2,4 | ФБ-ф219-14 | | | Опора ОГК-16,0-(100)-ц | 100 | 280 | 345 | 16 | 2,4 | ФБ-ф219-16 | |
Закладные элементы фундаментов предназначены для организации на земляном полотне мест (фундаментов), на которые устанавливаются граненые опоры наружного освещения. Фундаментные части оборудованы трубчатыми кабельными вводами, которые удовлетворяют требованиям различных вариантов подвода к опорам питающих кабелей. Типоразмеры фундаментных частей адаптированы по посадочным и присоединительным местам, а также несущей способности с соответствующими типоразмерами граненых опор наружного освещения.
В нижней части ствола имеется люк с крышкой, размеры которого обеспечивают монтаж и эксплуатацию электрокоммутирующего устройства. Ствол опоры в нижней части имеет фланец (диаметр от 250- 390 мм в зависимости от высоты опоры) для установки и крепления на бетонный фундамент, подземную часть или аналогичные устройства.
Граненые опоры отдельно комплектуются кронштейнами для установки консольных светильников с различными направлениями оптической оси. Кронштейны изготавливаются из металла толщиной стенки 3 мм и наружного диаметра 48 мм.
Граненые опоры освещения – гарантия надежности
Монтаж опор освещения является одной из самых трудоемких операций при создании систем наружного освещения. Так как основная нагрузка приходится именно на эти конструкции, их заказ лучше осуществлять через специализированную компанию «ДиалСвет».
Опоры систем уличного освещения должны выдерживать сильный ветер, ультрафиолетовое излучение, обильные осадки и температурные перепады. Причем не обязательно использовать железобетонные столбы, которые характеризуются громоздкостью. Часто более выгодной становится установка металлических изделий.

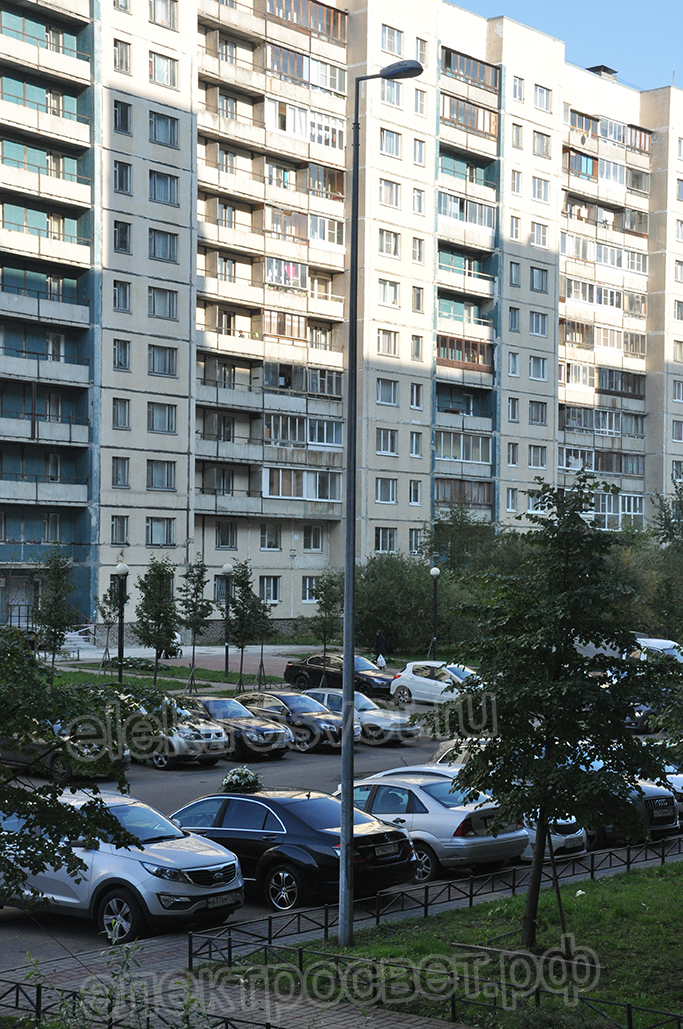

Обычно они выполнены в виде усеченного граненого (как правило, восемь граней) конуса, расположенного узким основанием вверх, и получили название граненые опоры освещения. Широкий ассортимент таких опор под обозначение ОГК (опоры граненые конические, например опора огк 7) выпускает наша компания.
Широкий ассортимент продукции
Опоры граненые собираются из листовой стали, толщина которой составляет три-четыре миллиметра, что обеспечивает достаточную прочность конструкций. Для предотвращения коррозии весь металл, из которого изготавливаются опоры ОГК, подвергается горячему цинкованию, согласно требованиям, изложенным в ГОСТ 9.307-89. Такая антикоррозионная обработка продлевает срок службы опор до тридцати пяти – пятидесяти лет.
Монтаж опор проводится с помощью специального фланца в нижней части, диаметр и длина которого зависят от высоты опоры, либо в бетонный фундамент, либо в специально сделанную подземную часть. Все граненые опоры рассчитаны на подключение к электрической сети по подземному кабелю. Для удобства подключения в нижней части опор оборудуется специальный служебный лючок для доступа к проводке.
Светильники монтируются на опоре при помощи специальных кронштейнов, которые предназначены для установки в соответствующее посадочное место на верхнем основании конструкции.
Основные характеристики опор ОГК-10 и других моделей (вес, диаметр верхнего и нижнего основания) зависят от их высоты. Этот параметр указан в названии каждой опоры: ОГК-7, ОГК-9 или других (цифра указывает на высоту изделия в метрах).
В нашей компании в наличии всегда имеются опоры с высотой от 3 до 16 метров. Каждая из них характеризуется определенным весом и несущей способностью. Заказать надежные опоры ОГК-9 или другие модели можно быстро и с минимальными тратами в дистанционном режиме.
|  |
