Кабель: Муфты марки ПКтп предназначены для оконцевания многожильных силовых кабелей с пластмассовой изоляцией с броней или без брони на напряжение до 1 кВ.
Например: АВВГ, ВВГ, АВБбШв, АВБВнг, ПвВГ, ПвБбШв, АПвВГнг, ВВбШв, ВБВнг и др.
Диапазон сечений: 35 – 240 мм2
Число жил кабеля: 4 — 5*
* — для муфт ПКтпб — для кабелей с броней
Таблица выбора.
| Сечение кабеля |
З-х жильный кабель |
4-х жильный кабель |
5-ти жильный кабель |
|
концевых муфт для кабеля с пластмассовой изоляцией без брони на напряжение до 1 кв.
|
| 35/50 |
Прогресс ПКтп3-35/50 |
Прогресс ПКтп4-35/50 |
Прогресс ПКтп5-35/50 |
| 70/120 |
Прогресс ПКтп3-70/120 |
Прогресс ПКтп4-70/120 |
Прогресс ПКтп5-70/120 |
| 150/240 |
Прогресс ПКтп3-150/240 |
Прогресс ПКтп4-150/240 |
Прогресс ПКтп5-150/240 |
|
концевых муфт для кабеля с пластмассовой изоляцией с броней на напряжение до 1 кв.
|
| 35/50 |
Прогресс ПКтпб3-35/50 |
Прогресс ПКтпб4-35/50 |
Прогресс ПКтпб5-35/50 |
| 70/120 |
Прогресс ПКтпб3-70/120 |
Прогресс ПКтпб4-70/120 |
Прогресс ПКтпб5-70/120 |
| 150/240 |
Прогресс ПКтпб3-150/240 |
Прогресс ПКтпб4-150/240 |
Прогресс ПКтпб5-150/240 |
Концевые соединительные кабельные муфты ПРОГРЕСС марки ПКтп для кабелей на напряжение до 1 кВ имеют универсальную компоновку и могут устанавливаться как на открытом воздухе, так и в помещении.
Варианты комплектации:
с болтовыми соединителями
с соединителями под опрессовку;
с болтовыми соединителями производства GPH (Германия)
без соединителей;
непаянная система присоединения нейтрали*
паяная система присоединения нейтрали*
* — для муфт ПКтпб — для кабелей с броней
Структура обозначения для заказа
ПКтп Х ХХ-ХXХ/ХXХ ХXXХ ХХXXX
Где:
Х — наличие брони
ХХ — количество жил кабеля
ХХХ/ХХХ — диапазон сечений
ХХХХ — тип наконечников
ХХХХХ — тип присоединения нейтрали
| Обозначение |
Тип комплектации |
| Пусто |
На кабель без брони |
| б |
На бронированный кабель |
* ХХ — количество жил кабеля
ХХХ/ХХХ — диапазон сечений
ХХХХ — тип наконечников
| Обозначение |
Тип комплектации |
| Пусто |
Болтовые наконечники |
| Б/Н |
Без наконечников |
| Опр. {сечение} |
Наконечники под опрессовку |
| GPH |
Болтовые наконечники GPH |
* ХХХХХ — тип присоединения нейтрали
| Обозначение |
Тип комплектации |
| Пусто |
Паяная система |
| нп/з |
Hепаянная система |
* Например:
ПКтп4-150/240 – концевая муфта, на 4-х жильный кабель напряжением до 1кВ, сечением 150-240 мм2, с болтовыми наконечниками.
ПКтпб4-70/120 опр.95 нп/з — концевая муфта, на 4-х жильный кабель с броней напряжением до 1кВ, сечением 70-120 мм2, с наконечниками под опрессовку сечением 95 мм2 и комплектом для непаянного присоединения заземления.

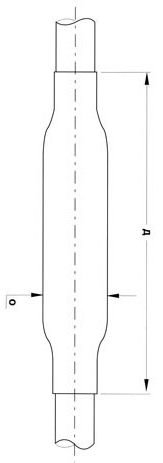

Габаритные размеры и вес 1 шт
| Марка муфтые |
Вес (кг) |
Объем (м3) |
| ПКтп4-35/50 |
0,6 |
0,02 |
| ПКтп4-70/120 |
0,95 |
0,02 |
| ПКтп4-150/240 |
1,5 |
0,02 |
| ПКтпб4-35/50 |
0,8 |
0,02 |
| ПКтпб4-70/120 |
1,15 |
0,02 |
| ПКтпб4-150/240 |
1,7 |
0,02 |
| ПКтпб5-35/50 |
0,9 |
0,03 |
| ПКтпб5-70/120 |
1,25 |
0,03 |
| ПКтпб5-150/240 |
1,8 |
0,03 |
|
 |
|
