Контакторы серии КТ6000
Контакторы электромагнитные серии КТ 6000 с естественным воздушным охлаждением предназначены для включения и отключения приемников электрической энергии на номинальное напряжение до 380 В переменного тока частоты 50 и 60Гц.
Используются в составе оборудования для включения мощных электрических машин и в аппаратуре автоматического включения резерва (АВР).
По воздействию климатических факторов внешней среды контакторы соответствуют исполнению У, ХЛ и Т категории размещения 3 по ГОСТ 15150-69.
Величина контактора:
Номинальный ток главной цепи, А:
первая 100
вторая 160
третья 250
четвертая 400
пятая 630
шестая 1000
Исполнение без блокировки
Степень защиты IР00
Крепление болт
Стандартная упаковка, шт. 1
Число полюсов главной цепи:
основное исполнение 3
исполнение по заказу 2; 4; 5
Номинальное напряжение главной цепи, В 380
Дополнительные контакты 6,3 А при 380 В:
основное исполнение 2з+2р
исполнение по заказу 1з+1р; Зз+Зр
Напряжение втягивающей катушки, В:
основное исполнение 220 или 380 переменного тока;
исполнение по заказу
36; 110; 127; 500 переменного тока
24; 48; 110; 220 постоянного тока для КТП
Дополнительные принадлежности нет
| Наименование |
Напряжение катушки управления, В |
Исполнение |
Ток главной цепи, А |
| КТ 6013 |
220, 380 |
IР00 |
100 |
| КТ 6023 |
220,38 |
IР00 |
160 |
| КТ 60ЗЗ |
220,38 |
IР00 |
250 |
КТ 6043 |
220,38 |
IР00 |
400 |
| КТ 6633 |
220, 380 |
IР00 |
250 |
| КТ 6053 |
220,38 |
IР00 |
630 |
| КТ 6063 |
220,38 |
IР00 |
1000 |

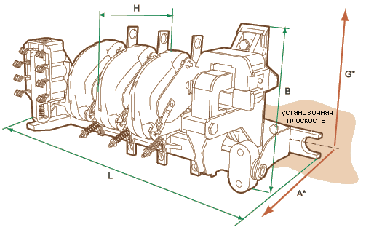

| Наименование |
B, мм |
L, мм |
H, мм |
масса, кг |
| КТ 6013 |
196 |
380 |
156 |
6,0 |
| КТ 6023 |
196 |
380 |
156 |
до 8,8 |
| КТ 60ЗЗ |
240 |
480 |
198 |
17,0 |
КТ 6043 |
338 |
580 |
314 |
42,5 |
| КТ 6633 |
222 |
380 |
174 |
-- |
| КТ 6053 |
325 |
680 |
275 |
57,0 |
| КТ 6063 |
415 |
680 |
328 |
62,0 |
|
|
